Sonda lambda jest jednym z tych elementów, których nie widać na pierwszy rzut oka, a które potrafią mocno namieszać w pracy silnika, spalaniu i diagnostyce kontrolki check engine. Odpowiedź na pytanie, gdzie jest sonda lambda, najczęściej prowadzi do przedniej części układu wydechowego, tuż przy kolektorze lub katalizatorze, ale w praktyce wszystko zależy od konstrukcji auta. W tym tekście pokazuję, jak ją znaleźć, jak odróżnić sondę regulacyjną od diagnostycznej i kiedy problem wcale nie leży w samym czujniku.
Najkrócej sonda siedzi w wydechu, zwykle przed katalizatorem
- Pierwsza sonda najczęściej jest wkręcona w kolektor wydechowy albo w rurę przed katalizatorem.
- Druga sonda, jeśli auto ją ma, pracuje za katalizatorem i kontroluje jego skuteczność.
- W silnikach z turbo czujnik bywa umieszczony za turbosprężarką, ale nadal przed katalizatorem.
- W autach z kilkoma rzędami cylindrów może być więcej niż jedna para sond.

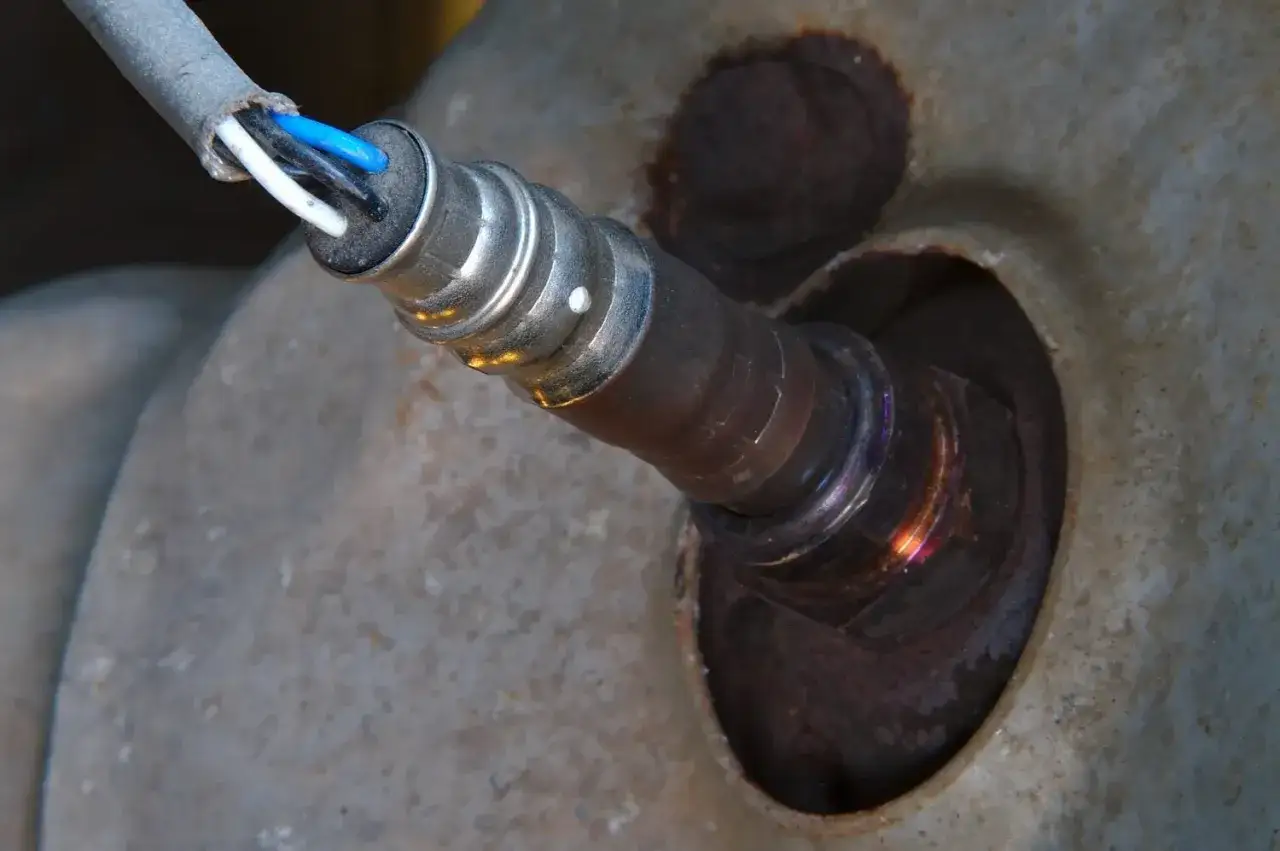

- Najłatwiej rozpoznasz ją po gwintowanym korpusie, przewodzie i wtyczce prowadzącej do wiązki auta.

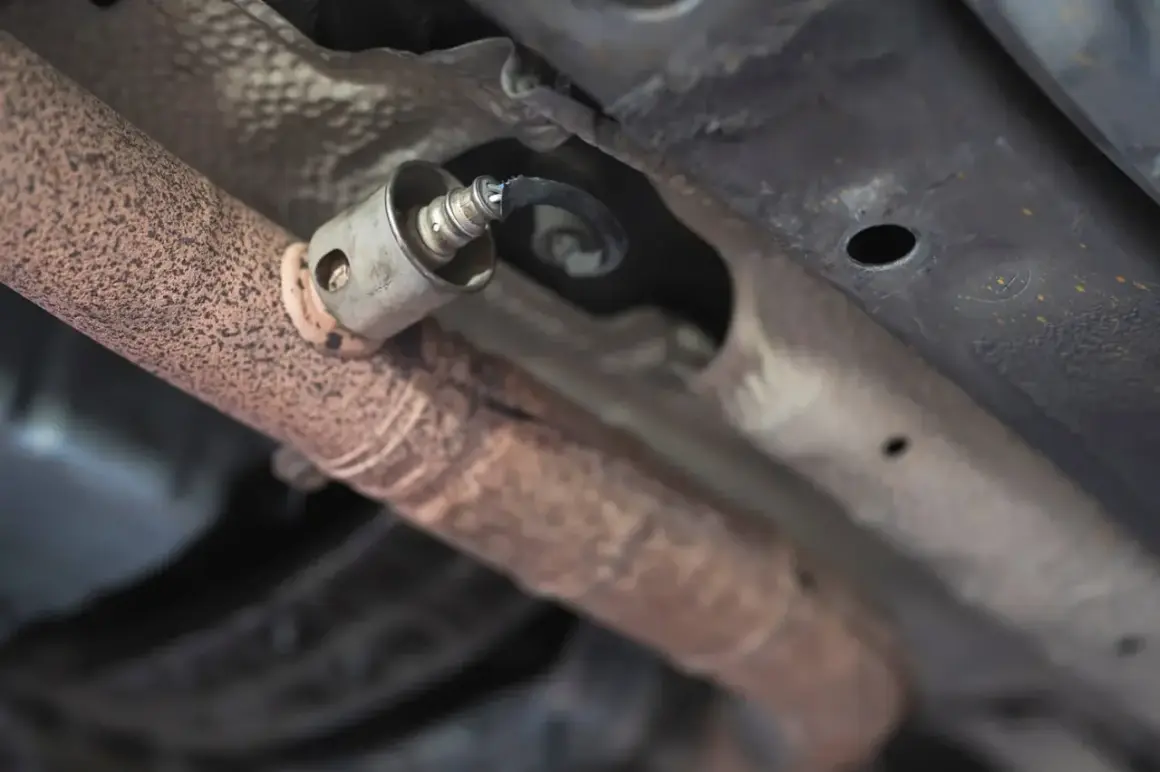

Gdzie szukać sondy lambda w układzie wydechowym
Najbardziej typowe miejsce to odcinek wydechu pomiędzy kolektorem a katalizatorem. To właśnie tam spaliny mają jeszcze świeży skład, więc czujnik może najlepiej ocenić, czy mieszanka paliwowo-powietrzna jest zbyt bogata, zbyt uboga, czy bliska ideałowi. W praktyce często da się ją zobaczyć po otwarciu maski, ale w niektórych autach trzeba zajrzeć od spodu, bo osłony termiczne i ciasna zabudowa skutecznie ją ukrywają.
- w autach wolnossących pierwszy czujnik zwykle siedzi przy kolektorze wydechowym;
- w silnikach doładowanych bywa umieszczony za turbosprężarką, ale przed katalizatorem;
- jeśli samochód ma drugą sondę, znajdziesz ją za katalizatorem;
- sam czujnik przypomina małą metalową „świecę” z przewodem, a nie osobny moduł przy zderzaku.
Jeśli widzę gwintowany element wkręcony w rurę wydechową i idący do niego przewód, zwykle jestem już bardzo blisko. To prowadzi do ważniejszego rozróżnienia: nie każda sonda lambda robi to samo, choć obie wyglądają podobnie.
Sonda przed katalizatorem i za nim pełnią różne zadania
W nowoczesnym układzie wydechowym najczęściej pracują dwa czujniki. Pierwszy, nazywany regulacyjnym albo upstream, steruje składem mieszanki. Drugi, czyli diagnostyczny lub downstream, sprawdza, czy katalizator faktycznie oczyszcza spaliny tak, jak powinien. Bosch i NGK pokazują właśnie taki układ jako standard w wielu współczesnych autach.
| Rodzaj sondy | Położenie | Najważniejsze zadanie | Co z tego wynika dla kierowcy |
|---|---|---|---|
| Sonda regulacyjna | Przed katalizatorem | Na bieżąco koryguje dawkę paliwa | Ma duży wpływ na spalanie, reakcję na gaz i kulturę pracy silnika |
| Sonda diagnostyczna | Za katalizatorem | Sprawdza skuteczność katalizatora | Jej błąd częściej wskazuje na emisję spalin niż na samą pracę silnika |
| Dodatkowe sondy | W układach z kilkoma bankami lub dodatkowymi katalizatorami | Nadzorują osobno poszczególne sekcje wydechu | Usterka może dotyczyć tylko jednego rzędu cylindrów, a nie całego auta |
To rozróżnienie jest praktyczne, bo zupełnie inaczej diagnozuje się czujnik, który wpływa na mieszankę, i taki, który tylko nadzoruje emisję. A ponieważ układy wydechowe nie są identyczne w każdym modelu, warto wiedzieć, skąd biorą się różnice w lokalizacji.
Dlaczego lokalizacja wygląda inaczej w różnych silnikach
W autach z prostym, rzędowym silnikiem sonda zwykle jest łatwiej dostępna, bo kolektor i pierwszy odcinek wydechu są po jednej stronie komory silnika. W jednostkach widlastych sytuacja robi się bardziej złożona: każdy rząd cylindrów może mieć własny tor spalin, więc czujników jest więcej i część z nich bywa schowana głębiej. Dlatego przy takim aucie nie zgaduję na oko, tylko sprawdzam układ konkretnego egzemplarza.
W turbosprężarce czujnik często siedzi bardzo blisko gorącej części układu, bo musi szybko osiągnąć temperaturę roboczą. W nowszych autach katalizator bywa też „dociągnięty” bliżej silnika, aby szybciej wejść do pracy po zimnym starcie. To poprawia emisję, ale jednocześnie utrudnia dostęp przy naprawie.
W dieslach sonda lambda również może występować, zwłaszcza w nowszych konstrukcjach z rozbudowaną kontrolą emisji. Nie zakładałbym jednak odruchowo, że każdy problem z wydechem oznacza winę tego czujnika. W praktyce ten sam objaw często ma kilka źródeł, więc najpierw trzeba potwierdzić, co dokładnie jest zamontowane w danym samochodzie. I właśnie dlatego kolejny krok to szukanie bez zgadywania.
Jak znaleźć ją samemu bez kanału i podnośnika
Ja zwykle zaczynam od najprostszej rzeczy: patrzę, skąd wychodzi przewód z wydechu. Jeśli widzę czujnik osadzony na gwincie i kabel idący do wtyczki w komorze silnika albo pod autem, mam właściwy trop. Przy dobrze zaprojektowanym układzie wystarczy kilka minut, ale w autach z osłonami termicznymi i gęstą zabudową trzeba działać spokojnie.
- Otwórz maskę i znajdź kolektor wydechowy oraz pierwszy odcinek rury.
- Szukaj elementu wkręconego w metalowy korpus, zwykle z przewodem wychodzącym na bok.
- Jeśli przy kolektorze nic nie widać, zajrzyj od spodu w okolice przedniej części układu wydechowego.
- Sprawdź, czy nie ma osłony termicznej zasłaniającej dostęp do czujnika.
- Gdy auto ma kilka sond, porównaj ich położenie względem katalizatora: pierwsza jest bliżej silnika, druga dalej.
- Przy zakupie części dopasuj numer po VIN, bo sama lokalizacja nie zawsze wystarcza do doboru właściwego czujnika.
To właśnie VIN albo katalog po numerze nadwozia oszczędza najwięcej czasu, bo w jednym modelu mogły być stosowane różne wersje sondy i różne długości przewodu. Gdy już wiesz, gdzie jej szukać, pozostaje pytanie: czy objawy rzeczywiście wskazują na sam czujnik.
Objawy uszkodzonej sondy łatwo pomylić z inną usterką
Nierówna praca na biegu jałowym, wyższe spalanie, ospała reakcja na gaz i kontrolka check engine to klasyczne sygnały, które kojarzą się z sondą lambda. Problem w tym, że podobny obraz daje też nieszczelność wydechu przed czujnikiem, zużyte świece, uszkodzona cewka, brudny przepływomierz albo katalizator, który nie trzyma już parametrów. Dlatego same objawy traktuję jako wskazówkę, a nie wyrok.
W diagnostyce ważna jest też wiązka elektryczna. Przetarty przewód, zaśniedziała wtyczka albo uszkodzona grzałka potrafią dać dokładnie ten sam komunikat, co zużyty czujnik. Bosch zwraca uwagę, że przy takich usterkach warto sprawdzić nie tylko błędy w pamięci sterownika, ale też stan przewodów, szczelność wydechu i rzeczywiste sygnały z czujnika.
Jeżeli błędy wracają po skasowaniu, a auto nadal pracuje nierówno, nie wymieniam części w ciemno. Najpierw sprawdzam, czy problem rzeczywiście zaczyna się w sondzie, czy obok niej. I właśnie od tego zależy, ile finalnie zapłacisz za naprawę.
Ile kosztuje dostęp do sondy i jej wymiana
Ceny mocno zależą od modelu auta, dostępu do czujnika i tego, czy sonda siedzi już mocno zapieczona w kolektorze albo rurze. W popularnym samochodzie z prostym dostępem sam demontaż i montaż bywa wyceniany mniej więcej na 100-250 zł. Gdy czujnik jest zapieczony, do rachunku łatwo dochodzi dodatkowa robocizna, a czasem także grzanie gwintu i dłuższa praca mechanika.
| Pozycja | Orientacyjny koszt | Co wpływa na cenę |
|---|---|---|
| Robocizna przy prostej wymianie | 100-250 zł | Dostęp od góry, mało korozji, brak osłon utrudniających demontaż |
| Demontaż zapieczonej sondy | 150-350 zł | Rdza, wysoka temperatura, konieczność podgrzewania i ryzyko uszkodzenia gwintu |
| Nowa sonda | 120-600 zł | Marka, typ czujnika, długość przewodu, wersja szerokopasmowa lub standardowa |
| Całość w typowym aucie | 200-800 zł | Połączenie ceny części i robocizny |
W autach premium, z kilkoma sondami albo z trudnym dostępem koszt może być wyższy. Warto też pamiętać, że jeśli gwint w układzie wydechowym jest uszkodzony albo trzeba naprawić nieszczelność, sama wymiana czujnika przestaje być całą historią. To prowadzi do ostatniej rzeczy, którą zawsze sprawdzam przy okazji.
Co jeszcze sprawdzić, zanim uznasz sondę za winowajcę
Przy sondzie i pierwszym odcinku wydechu patrzę przede wszystkim na cztery rzeczy: szczelność kolektora, stan osłon termicznych, przewód elektryczny oraz miejsce, w którym czujnik wkręca się w metal. Mała nieszczelność przed sondą potrafi zaburzyć odczyt mocniej niż zużyty sam czujnik, bo sterownik dostaje fałszywe informacje o składzie spalin.
- Sprawdź, czy w okolicy kolektora nie ma śladów sadzy.
- Oceń, czy wtyczka nie jest luźna lub przegrzana.
- Zobacz, czy przewód nie ociera o wydech lub osłonę.
- Upewnij się, że katalizator nie jest pęknięty ani nieszczelny na łączeniu.
Jeśli mam wskazać jedną praktyczną zasadę, to byłaby taka: najpierw identyfikuję położenie sondy względem kolektora i katalizatora, potem sprawdzam przewody i dopiero na końcu kupuję część. W układzie wydechowym najłatwiej przepłacić nie za sam czujnik, tylko za błędną diagnozę.
