Praca silnika benzynowego albo turbo nie sprowadza się tylko do „iskry i paliwa”. O jakości spalania decyduje też to, czy sterownik potrafi wyczuć początek spalania stukowego i zareagować zanim ucierpią głowica, uszczelka czy kultura pracy jednostki. Właśnie dlatego czujnik spalania stukowego jest tak ważny: w praktyce odpowiada za bezpieczeństwo, elastyczność i sprawność całego układu napędowego.
Najważniejsze rzeczy o pracy i diagnostyce czujnika stukowego

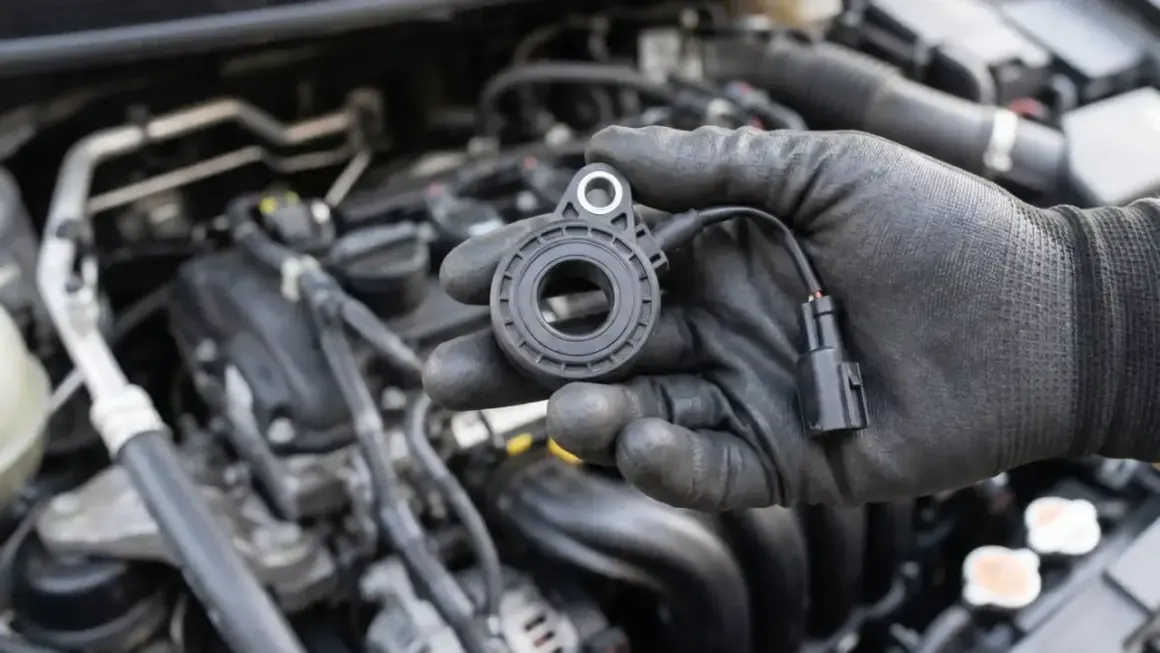

- To piezoelektryczny czujnik przykręcony do bloku silnika, który „nasłuchuje” drgań charakterystycznych dla spalania stukowego.
- Jego sygnał trafia do sterownika silnika, który koryguje wyprzedzenie zapłonu, żeby chronić jednostkę i utrzymać osiągi.
- Awarie zwykle objawiają się kontrolką silnika, błędem w pamięci sterownika, spadkiem mocy i wzrostem spalania.
- Nie każdy metaliczny dźwięk oznacza winę czujnika - czasem problemem jest już samo stukanie pod obciążeniem.
- Najczęstsze przyczyny usterki to uszkodzona wiązka, korozja, błędny montaż, zwarcie albo pęknięcie elementu.
- W diagnostyce najpierw sprawdzam błędy, wiązkę, mocowanie i odczyty pracy silnika, a dopiero później sam podzespół.
Jak działa czujnik stukowy w silniku

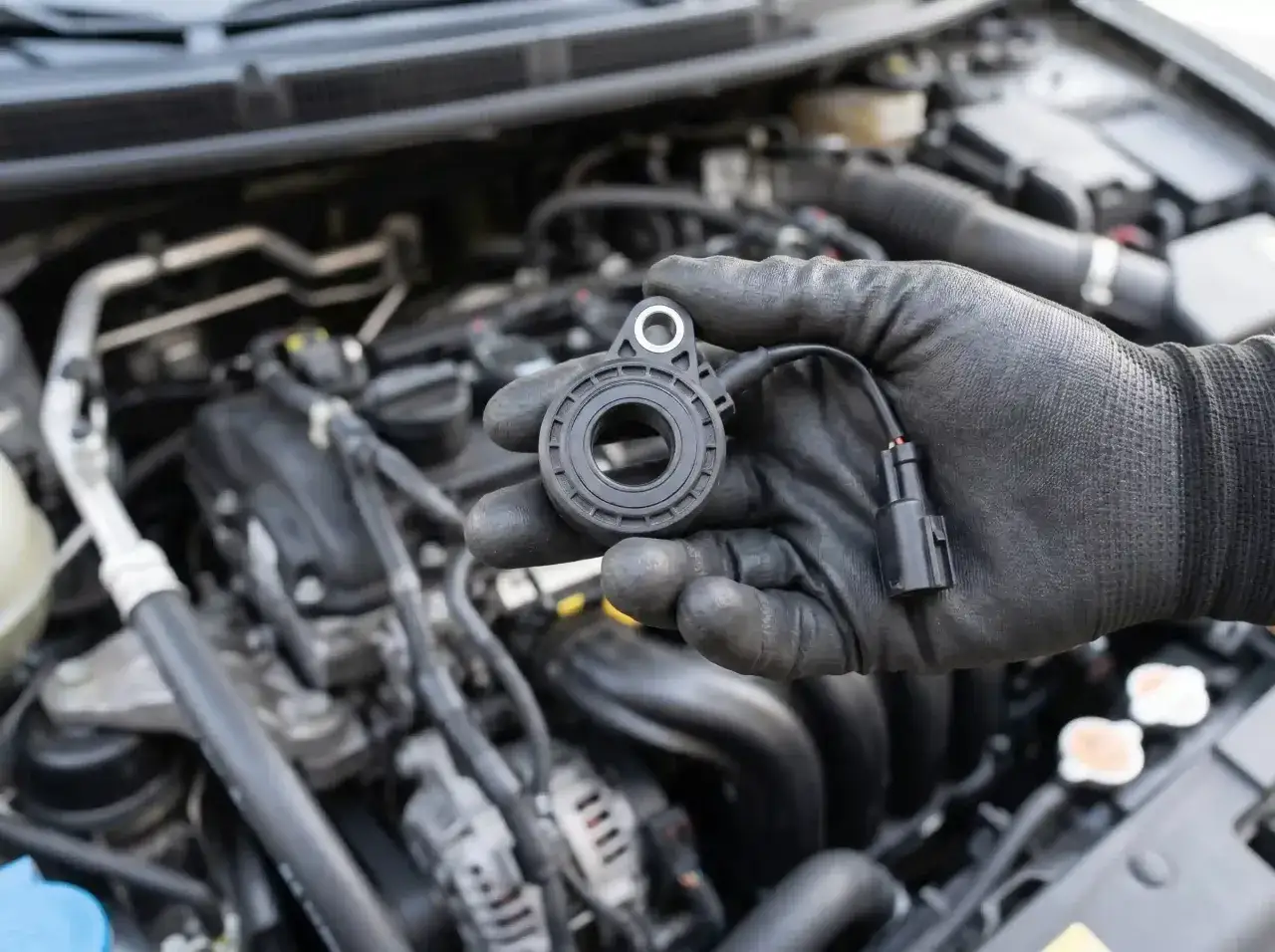

Najprościej mówiąc, ten element zamienia drgania mechaniczne bloku silnika na sygnał elektryczny. W środku pracuje element piezoelektryczny, który reaguje na wibracje o częstotliwości typowej dla spalania stukowego. Czujnik jest przykręcony bezpośrednio do bloku lub kadłuba silnika, więc „słyszy” to, czego nie wychwyci zwykłe ucho kierowcy.
W praktyce ważne jest nie samo stukanie, ale jego charakter. Prawidłowy układ szuka drgań wysokiej częstotliwości, które pojawiają się, gdy mieszanka zapala się zbyt wcześnie albo spala się zbyt gwałtownie. Bosch podaje, że taki czujnik pracuje pewnie nawet przy temperaturach sięgających 160°C, a jego charakterystyka pozostaje liniowa w szerokim zakresie częstotliwości, co ma znaczenie w mocno obciążonym silniku.
W wielu jednostkach sterownik nie traktuje sygnału jako prostej informacji „jest stuk albo go nie ma”. Analizuje go razem z obrotami, obciążeniem i temperaturą, żeby przypisać problem do odpowiedniego cylindra lub banku. Dzięki temu cały układ może działać bliżej granicy optymalnego zapłonu, bez wchodzenia w obszar ryzykowny dla silnika. To prowadzi do najważniejszej części tematu: po co ten sygnał jest sterownikowi aż tak potrzebny.
Dlaczego sterownik silnika tak mocno polega na jego sygnale
Nowoczesny sterownik silnika pracuje na bardzo cienkiej granicy między osiągami a ochroną mechaniki. Jeżeli zapłon jest zbyt wczesny, rośnie ryzyko spalania stukowego. Jeżeli jest zbyt późny, silnik robi się ospały, traci moment i pali więcej. Czujnik stukowy pozwala sterownikowi znaleźć środek tej drogi i reagować w czasie rzeczywistym.
Właśnie dlatego ten układ ma bezpośredni wpływ na to, jak jeździ auto. W jednostkach benzynowych i zwłaszcza w silnikach turbodoładowanych sterownik może wcześniej zapłonem „podeprzeć” sprawność, a gdy tylko pojawia się niebezpieczny sygnał, cofa kąt zapłonu. Bosch wskazuje, że takie sterowanie może przełożyć się nawet na do 9% oszczędności paliwa i 5% wzrostu momentu obrotowego, bo silnik pracuje bliżej optymalnego punktu, zamiast zachowawczo trzymać duży zapas bezpieczeństwa.
Warto też pamiętać, że poprawna praca tego elementu nie ogranicza się do „kontrolki zgaś i jedź dalej”. Jeśli sterownik dostaje niewiarygodny sygnał, potrafi wejść w tryb awaryjny, wyraźnie ograniczyć moc i zmienić mapę zapłonu tak, by chronić jednostkę. Z punktu widzenia kierowcy objaw bywa banalny, ale przyczyna już niekoniecznie. I właśnie tu zaczynają się najczęstsze pomyłki.
Po czym poznać awarię i czego nie mylić z prawdziwym stukiem
HELLA zwraca uwagę na cztery objawy, które pojawiają się najczęściej: zapaloną kontrolkę silnika, zapisany błąd, spadek mocy i wzrost zużycia paliwa. Ja dodałbym jeszcze jeden praktyczny sygnał: auto robi się mniej chętne do przyspieszania zwłaszcza pod obciążeniem, bo sterownik zaczyna asekuracyjnie cofać zapłon.
| Co zauważasz | Co to może oznaczać | Co sprawdzam najpierw |
|---|---|---|
| Kontrolka silnika świeci się stale | Sterownik wykrył błąd obwodu lub sygnału czujnika | Odczyt kodów usterek i bieżących danych |
| Auto jest słabsze niż zwykle | ECU ogranicza zapłon w trybie ochronnym | Parametry pracy silnika, wiązkę i mocowanie czujnika |
| Spalanie wyraźnie wzrosło | Zapłon jest zbyt zachowawczy albo czujnik podaje błędne dane | Adaptacje, błędy, stan świec i układu dolotowego |
| Słychać metaliczne dzwonienie przy przyspieszaniu | To może być realne spalanie stukowe, a nie awaria czujnika | Jakość paliwa, temperatura silnika, nagar, zapłon |
| Błąd wraca zaraz po skasowaniu | Usterka jest trwała, zwykle w przewodach, złączu albo samym elemencie | Wiązka, wtyczka, korozja, test oporności i ciągłości |
Tu łatwo wpaść w pułapkę: uszkodzony czujnik i prawdziwe spalanie stukowe to nie to samo. W pierwszym przypadku silnik często „zamula”, bo sterownik działa zachowawczo. W drugim słychać już realne, metaliczne dźwięki pod obciążeniem i wtedy problemu nie wolno zbywać. Jeśli odgłos stukania pojawia się podczas mocnego przyspieszania, szczególnie na niskich obrotach, to nie jest temat wyłącznie diagnostyczny - to sygnał, że sama jednostka pracuje poza bezpiecznym zakresem.
Takie rozróżnienie prowadzi prosto do praktyki warsztatowej, bo bez metodycznego sprawdzenia łatwo wymienić dobry element i zostawić prawdziwą przyczynę nietkniętą.
Jak diagnozuję usterkę krok po kroku
W diagnostyce zaczynam od prostych rzeczy. Nie zakładam od razu, że winny jest sam czujnik, bo w wielu autach problem leży w wiązce, wtyczce albo w nieprawidłowym montażu. Taki porządek pracy oszczędza czas i zwykle prowadzi do trafniejszej decyzji o naprawie.
- Odczytuję błędy ze sterownika i sprawdzam, czy dotyczą obwodu czujnika, sygnału lub korekty zapłonu.
- Oglądam mocowanie czujnika, bo zły docisk albo przekręcenie elementu potrafi zaburzyć pomiar.
- Sprawdzam wiązkę i wtyczkę pod kątem pęknięć, przetarć, korozji oraz luźnych styków.
- Porównuję odczyty pracy silnika z rzeczywistym zachowaniem auta, czyli mocą, spalaniem i reakcją na gaz.
- W starszych konstrukcjach kontroluję również kąt wyprzedzenia zapłonu, bo zbyt wczesny zapłon potrafi wywołać objawy podobne do uszkodzenia czujnika.
Jeśli trzeba pójść krok dalej, używam multimetru do sprawdzenia ciągłości przewodów i zwarcia do masy, a przy bardziej złożonych przypadkach także oscyloskopu. To pozwala zobaczyć, czy czujnik naprawdę generuje sygnał i czy sterownik dostaje go w czytelnej formie. W praktyce właśnie tutaj najczęściej wychodzi, czy problem dotyczy samego elementu, czy całej instalacji. To ważne, bo następny temat brzmi już nie „co nie działa”, tylko „dlaczego w ogóle się psuje”.
Co najczęściej uszkadza ten element
Najczęstsze przyczyny są bardzo przyziemne. HELLA wymienia między innymi przerwy w przewodach, zwarcia, uszkodzenia mechaniczne, nieprawidłowy montaż, korozję oraz usterki wewnętrzne. I to dobrze pokazuje, że mówimy o podzespole prostym konstrukcyjnie, ale wrażliwym na warunki pracy i błędy przy obsłudze.
- Korozja złącza - wystarczy wilgoć i słaby kontakt, żeby sygnał stał się niestabilny.
- Uszkodzona wiązka - przewód przy silniku pracuje w temperaturze i drganiach, więc przetarcie nie jest niczym niezwykłym.
- Błędny montaż - jeśli czujnik nie siedzi pewnie na bloku, pomiar robi się niewiarygodny.
- Uderzenie lub naprężenie - po nieuważnym demontażu osprzętu element potrafi pęknąć albo stracić właściwy kontakt z blokiem.
- Wewnętrzne zwarcie - wtedy problem leży już w samym podzespole i zwykle nie da się go naprawić bez wymiany.
Jeśli mam doradzić jedną rzecz profilaktycznie, to pilnowałbym porządku przy każdej pracy w okolicy silnika. Nie ciągnąć wiązki, nie zostawiać luźnych złączy, nie ignorować wycieków oleju i nie dokręcać elementów „na wyczucie”. W przypadku tego czujnika detal ma znaczenie, bo sygnał jest bardzo delikatny, a sterownik buduje na nim decyzje dotyczące całego spalania. I właśnie dlatego warto wiedzieć, kiedy problem trzeba potraktować już bez zwłoki.
Kiedy nie zwlekałbym z wizytą w warsztacie
Jeśli silnik zaczyna wyraźnie dzwonić pod obciążeniem, kontrolka miga, auto traci moc albo zużycie paliwa rośnie z dnia na dzień, nie odkładałbym diagnostyki. Spalanie stukowe nie jest tylko kwestią komfortu. Przy dłuższej jeździe w takim stanie rośnie ryzyko uszkodzenia głowicy i uszczelki pod głowicą, a to już naprawa z zupełnie innej półki niż wymiana samego czujnika.
Jednocześnie nie każda usterka oznacza od razu poważny remont. Jeśli jedynym symptomem jest błąd w pamięci sterownika, a silnik pracuje równo, zacząłbym od elektryki, wtyczki i samego mocowania. To zwykle najtańsza i najszybsza droga do odpowiedzi. Dopiero potem ma sens wymiana elementu, który faktycznie nie spełnia już swojej roli.
W praktyce sprawny układ detekcji stuków daje silnikowi coś bardzo cennego: margines bezpieczeństwa bez utraty dynamiki. Gdy działa poprawnie, kierowca nie musi o nim myśleć. Gdy zaczyna szwankować, auto szybko pokazuje to mniejszą elastycznością, większym spalaniem albo błędem w pamięci sterownika. I właśnie wtedy najlepiej reagować od razu, zanim problem przerodzi się w kosztowniejszą naprawę.
