W silniku benzynowym precyzja na wejściu liczy się bardziej, niż wielu kierowców przypuszcza. czujnik położenia przepustnicy pomaga sterownikowi zrozumieć, jak bardzo otwarta jest klapa dolotu, a to wpływa na dawkę paliwa, zapłon, bieg jałowy i reakcję na gaz. Poniżej rozkładam temat na prosty język: jak ten element działa, po czym rozpoznać jego usterkę i kiedy wystarczy diagnostyka, a kiedy naprawa wymaga już wymiany całego zespołu.
Najważniejsze informacje o działaniu i diagnostyce tego czujnika
- W starszych konstrukcjach to zwykle potencjometr, a w nowszych coraz częściej bezkontaktowy czujnik indukcyjny lub układ z podwójnym torem sygnału.
- Jego zadanie to nie tylko pokazanie położenia klapy, ale też dostarczenie sterownikowi danych do dawkowania paliwa i korekty zapłonu.
- Objawy usterki często przypominają problemy z przepustnicą, wiązką albo pedałem gazu, dlatego diagnoza „na czuja” łatwo prowadzi w złą stronę.
- Najpierw sprawdzam wtyczkę, przewody i dane bieżące, dopiero potem sam element.
- W wielu autach po naprawie potrzebna jest adaptacja przepustnicy, inaczej silnik potrafi dalej pracować nierówno.
Jak czujnik przepustnicy przekłada ruch klapy na sygnał elektryczny
Ten element jest zamontowany bezpośrednio przy osi przepustnicy i mierzy jej kąt otwarcia. Bosch opisuje go bardzo konkretnie: ma rozpoznawać pozycję i kąt klapy z dużą dokładnością, bo właśnie ta informacja trafia do sterownika silnika. W starszych rozwiązaniach robił to klasyczny potencjometr, czyli układ z torami oporowymi i ślizgaczem; w nowszych konstrukcjach coraz częściej stosuje się pomiar bezkontaktowy, zwykle indukcyjny, odporny na zużycie mechaniczne.
W praktyce ważny jest nie sam fakt, że „coś mierzy”, ale jak to mierzy. Sygnał musi być płynny, przewidywalny i powtarzalny. W nowoczesnych układach spotyka się wyjście analogowe lub interfejsy typu PWM i SENT, a napięcie sygnałowe często pracuje w zakresie około 0,5-4,5 V. To zakres typowy dla wielu czujników ratiometrycznych, ale konkretne wartości zawsze trzeba sprawdzić w danych producenta. HELLA pokazuje też, że w części rozwiązań stosuje się podwójny tor sygnałowy, czyli redundancję potrzebną do wykrywania błędów i zwiększenia bezpieczeństwa.
Jest tu jeszcze jedna rzecz, o której kierowcy zwykle nie myślą: ten czujnik nie „widzi” przepływu powietrza, tylko pozycję klapy. Sterownik na tej podstawie dopiero wylicza, ile powietrza i paliwa powinno trafić do cylindra. I właśnie dlatego tak mała różnica w sygnale potrafi dać wyraźnie odczuwalny efekt za kierownicą.
Dlaczego sterownik silnika tak mocno na nim polega
Współczesny sterownik silnika nie opiera się na jednym odczycie. On składa cały obraz z kilku źródeł, a pozycja przepustnicy jest jednym z najważniejszych. Z tego sygnału ECU oblicza dawkę paliwa, koryguje kąt zapłonu, rozpoznaje częściowe obciążenie, pełne obciążenie i fazy przejściowe. Przy pełnym otwarciu klapy może też zmienić strategię pracy sondy lambda, czyli korekty składu mieszanki.
Najbardziej czuć to przy ruszaniu, lekkim dodawaniu gazu i utrzymywaniu stabilnych obrotów na biegu jałowym. Właśnie wtedy sterownik potrzebuje bardzo dokładnej informacji o tym, czy klapa jest minimalnie uchylona, czy już zaczyna się otwierać szybciej. Jeżeli sygnał jest opóźniony, skacze albo ma martwe strefy, silnik reaguje ospale, szarpie albo zaczyna falować.
W autach z elektroniczną przepustnicą rola tego elementu jest jeszcze większa. Nie ma już bezpośredniego połączenia linką między pedałem a klapą, więc sterownik dostaje żądanie kierowcy z czujnika pedału gazu, a potem porównuje je z rzeczywistym położeniem przepustnicy. To właśnie ta kontrola zamkniętej pętli decyduje o płynności jazdy.
Czym różni się od czujnika pedału gazu
| Element | Co mierzy | Gdzie jest zamontowany | Po co sterownik go używa | Co zwykle czuć przy awarii |
|---|---|---|---|---|
| Czujnik pedału gazu | Wychylenie pedału, czyli zamiar kierowcy | Przy pedale | Do rozpoznania żądania przyspieszenia | Brak reakcji na gaz, tryb awaryjny, ograniczenie mocy |
| Czujnik przepustnicy | Rzeczywiste położenie klapy dolotu | Na obudowie przepustnicy lub przy jej osi | Do potwierdzenia, jak szeroko otwarty jest dolot i jak sterować dawką paliwa | Szarpanie, falowanie obrotów, słabe przyspieszenie, nierówny bieg jałowy |
To rozróżnienie ma duże znaczenie diagnostyczne. W nowoczesnym aucie „brak reakcji na gaz” nie oznacza automatycznie uszkodzenia jednego konkretnego czujnika. Ja zawsze sprawdzam oba sygnały, bo sterownik porównuje je ze sobą i potrafi zablokować pracę silnika, gdy widzi niespójność. Najkrócej mówiąc: jeden element mówi „chcę przyspieszyć”, drugi odpowiada „klapa jest już w tej pozycji”.
Jak rozpoznać awarię, zanim zacznie się zgadywanie
HELLA wskazuje kilka bardzo typowych objawów usterki: szarpanie, słabsze przyspieszenie, gorszy rozruch i wzrost spalania. W praktyce dochodzą jeszcze falujące obroty, opóźniona reakcja na pedał gazu, zapalona kontrolka silnika i tryb awaryjny, w którym auto jedzie, ale wyraźnie nie chce współpracować. To nie są symptomy tylko jednego problemu, ale przy czujniku przepustnicy pojawiają się zaskakująco często.
| Objaw | Co podejrzewam w pierwszej kolejności | Dlaczego nie warto od razu wymieniać części |
|---|---|---|
| Szarpanie przy lekkim dodaniu gazu | Przerwa w sygnale, zużyty tor oporowy, słaby styk wtyczki | Bo podobnie zachowuje się też zabrudzona przepustnica albo uszkodzona wiązka |
| Falowanie obrotów na biegu jałowym | Nieprawidłowe odczyty zamknięcia klapy, nieszczelność dolotu, nagar | Bo sterownik próbuje korygować obroty na podstawie błędnych danych |
| Słaba reakcja na gaz | Tryb awaryjny, rozjazd sygnałów, problem z adaptacją | Bo uszkodzenie może leżeć po stronie pedału gazu albo zasilania 5 V |
| Wyższe spalanie | Błędna dawka paliwa wyliczana z niepewnego sygnału | Bo komputer nadrabia niepewność, ale robi to kosztem ekonomii |
W pamięci sterownika mogą pojawić się błędy z rodziny P0121 lub P0122, ale traktuję je tylko jako punkt startowy, nie wyrok. Czasem winny jest sam czujnik, a czasem korozja na pinach, luźna masa albo uszkodzony odcinek przewodu. To właśnie dlatego diagnostyka jest ważniejsza niż szybka wymiana „na wszelki wypadek”.
Jak sprawdzić sygnał i wiązkę bez wymiany w ciemno

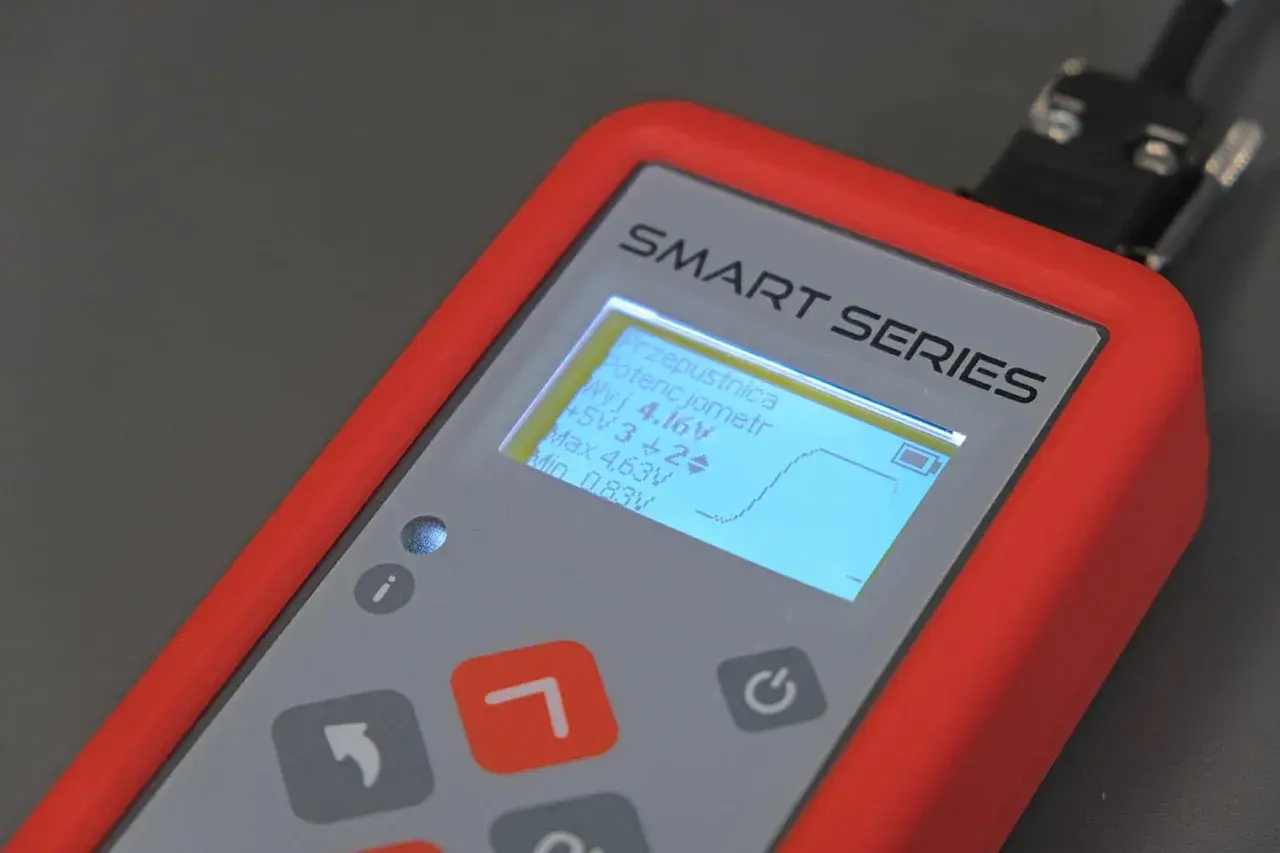

Ja zaczynam od odczytu błędów i danych bieżących, bo live data mówi więcej niż sama kontrolka. Jeśli wartości kąta przepustnicy skaczą, zatrzymują się w jednym miejscu albo nie dochodzą do pełnego zakresu, mam już pierwszy trop. W analogowych czujnikach sygnał powinien zmieniać się płynnie, zwykle od około 0,5 V przy zamkniętej klapie do około 4,5 V przy pełnym otwarciu, ale znów: to zakres orientacyjny, zależny od producenta.
- Sprawdź wtyczkę i przewody. Szukam wilgoci, zielonego nalotu, luźnych pinów i śladów przegrzania. HELLA zwraca uwagę, że już sam kontakt na złączu potrafi wywołać objawy identyczne jak uszkodzony czujnik.
- Poruszaj wiązką podczas pomiaru. Jeśli sygnał przerywa przy lekkim ruszeniu przewodu, problem jest najczęściej mechaniczny, nie elektroniczny.
- Zmierz zmianę sygnału. W starszych potencjometrach oglądam ciągłość i płynność oporu, a w nowszych patrzę na przebieg napięcia. Przerwy, skoki i martwe strefy to zły znak.
- Sprawdź przewody do sterownika. W praktyce interesuje mnie ciągłość bliska 0 omów i brak zwarcia do masy. Dla izolacji od masy HELLA podaje wartość odniesienia powyżej 30 MΩ.
Jeżeli mam oscyloskop, od razu widać, czy krzywa sygnału jest czysta, czy pojawiają się na niej dziury. Multimetr też wystarczy do podstawowej oceny, ale tylko wtedy, gdy ruch klapy odbywa się powoli i bardzo równomiernie. Przy szybkim ruszaniu wskazania potrafią zmylić nawet doświadczonego mechanika.
Warto pamiętać o jednej rzeczy: w nowszych przepustnicach z podwójnym torem sygnałowym sterownik porównuje dwa niezależne odczyty. Jeżeli nie zgadzają się ze sobą, system może zareagować ograniczeniem mocy albo trybem awaryjnym, mimo że auto jeszcze „jakoś” jeździ.
Wymiana, czyszczenie i adaptacja po naprawie
W starszych samochodach czujnik bywa osobną częścią i można wymienić go bez rozbierania całej przepustnicy. W wielu nowszych autach to już jednak jeden zespół, sprzedawany razem z obudową i silniczkiem sterującym. To ważna różnica, bo sama nazwa usterki nie mówi jeszcze, czy naprawa będzie prosta i tania, czy trzeba wymienić cały moduł.
Czyszczenie ma sens wtedy, gdy problemem jest nagar, zacinająca się klapa albo zanieczyszczony kanał dolotowy. Nie rozwiąże jednak zużytego toru oporowego, pękniętej ścieżki sygnałowej czy uszkodzenia elektroniki wewnątrz obudowy. Innymi słowy: jeśli czujnik wysyła błędny sygnał z powodu zużycia, mycie nie zrobi z niego nowej części.
Po wymianie bardzo często potrzebna jest adaptacja przepustnicy, czyli nauczenie sterownika nowego położenia spoczynkowego i zakresu pracy. Bez tego silnik może trzymać za wysokie lub za niskie obroty, reagować z opóźnieniem albo od razu wrócić z błędem. Ja traktuję adaptację jako część naprawy, a nie dodatek.
Na co zwrócić uwagę, żeby problem nie wrócił po tygodniu
- Sprawdź szczelność dolotu, bo lewe powietrze potrafi wywołać objawy podobne do awarii samego czujnika.
- Oceń stan filtra powietrza i nagar w przepustnicy, bo brud często przyspiesza zużycie i pogarsza odczyty.
- Nie lekceważ wilgoci w złączu i słabej masy, bo to jedna z najczęstszych przyczyn problemów z sygnałem.
- Jeśli masz jednocześnie błędy pedału gazu, przepustnicy i MAP lub przepływomierza, myśl o całym układzie, a nie o jednej części.
- Po naprawie skasuj błędy i zrób jazdę próbną w pełnym zakresie obciążeń, bo niektóre usterki wracają dopiero przy dynamicznym przyspieszaniu.
Najważniejszy wniosek jest prosty: ten element rzadko psuje się w izolacji. Często winny bywa cały tor, od wtyczki i wiązki, przez zabrudzoną klapę, po błędną adaptację. Jeśli zaczniesz od danych bieżących i podstawowej kontroli mechaniczno-elektrycznej, oszczędzisz czas, pieniądze i unikniesz wymiany części, która wcale nie była źródłem problemu.
