W samochodowej elektryce czujnik halla odpowiada zwykle za bardzo prosty, ale krytyczny pomiar: położenia albo prędkości obrotowej bez styku mechanicznego. To właśnie z takiego sygnału korzysta sterownik silnika, układ ABS albo elektronika skrzyni, więc kiedy element zaczyna kłamać, objawy pojawiają się szybciej, niż wielu kierowców się spodziewa. W tym tekście pokazuję, jak działa ten sensor, gdzie go spotkasz, jak rozpoznać awarię i jak go sprawdzić, zanim wydasz pieniądze na wymianę.
Najważniejsze rzeczy, które warto zapamiętać od razu
- Sensor oparty na efekcie Halla zamienia zmianę pola magnetycznego na czytelny sygnał dla sterownika.
- W aucie najczęściej mierzy pozycję wału, wałka rozrządu, kół lub pedałów.
- Awaria zwykle daje objawy w rozruchu, pracy silnika albo w ABS i ESP.
- Najpierw sprawdza się zasilanie, masę, sygnał i odstęp od koła impulsowego.
- W porównaniu z czujnikiem indukcyjnym lepiej radzi sobie przy niskich obrotach, ale wymaga poprawnego zasilania.
Jak działa sensor Halla w samochodzie
Najprościej ujmując, układ reaguje na zmianę pola magnetycznego w pobliżu elementu pomiarowego. W praktyce elektronika wewnętrzna zamienia tę zmianę na impuls, który sterownik potrafi odczytać jak logiczne „0” i „1”. W samochodzie najczęściej oznacza to sygnał cyfrowy, a nie laboratoryjny pomiar wartości pola.
Warto też rozróżnić dwa poziomy tematu. Jedne czujniki pracują jak przełącznik i mówią tylko, że obok znalazł się magnes albo ząb koła impulsowego. Inne dają sygnał analogowy i pozwalają dokładniej odczytać pozycję. W motoryzacji pierwsza grupa jest najczęstsza, bo sterownikowi zależy przede wszystkim na rytmie impulsów, a nie na pięknej tabelce z wartościami napięcia.
W praktyce to często nie sam kawałek półprzewodnika, lecz cały miniukład zamknięty w obudowie, bo producent dorzuca filtrowanie zakłóceń i wzmocnienie sygnału. Właśnie dlatego taki sensor dobrze pasuje do auta: brak tarcia, dobra odporność na zużycie i poprawna praca nawet wtedy, gdy ruch elementu jest bardzo wolny.
Gdy przejdziesz do zastosowań w aucie, od razu widać, dlaczego ten sposób pomiaru zrobił taką karierę.
Gdzie spotykam go najczęściej
Bosch Motorsport opisuje takie sensory jako rozwiązanie do pomiaru prędkości obrotowej wału, wałka rozrządu i koła. To dobry punkt odniesienia, bo pokazuje, że w aucie taki element trafia tam, gdzie sterownik musi reagować szybko, stabilnie i bez mechanicznego tarcia.
| Miejsce w aucie | Po co mierzy | Co zwykle widzisz przy problemie |
|---|---|---|
| Wał korbowy | Synchronizacja zapłonu i wtrysku | Trudny rozruch, gaśnięcie, obrotomierz spada do zera |
| Wałek rozrządu | Rozpoznanie fazy cylindra | Dłuższe kręcenie, błędy synchronizacji |
| Prędkość koła / ABS | Kontrola ABS i ESP | Kontrolka ABS lub ESP, brak wsparcia trakcji |
| Pedał przyspieszenia / pozycja dźwigni | Precyzyjna pozycja elementu | Szarpanie, tryb awaryjny, nierówna reakcja na gaz |
W praktyce nie chodzi więc o jeden uniwersalny typ. Ta sama fizyka obsługuje różne zadania, ale tolerancja na zabrudzenie, luz mechaniczny i zakłócenia bywa już inna. Właśnie dlatego jedna usterka może unieruchomić silnik, a inna tylko zapalić kontrolkę.
Jak rozpoznać awarię po objawach
Awaria rzadko wygląda elegancko. Częściej daje mieszankę problemów, które łatwo pomylić z zapłonem, pompą paliwa albo słabym akumulatorem. Ja zawsze traktuję kod błędu jako trop, nie jako ostateczny wyrok.
- Silnik nie odpala albo odpala dopiero po kilku próbach.
- Gaśnie na ciepło, a po ostygnięciu znów działa.
- Obroty falują, auto szarpie albo przechodzi w tryb awaryjny.
- Kontrolka Check Engine, ABS lub ESP zapala się bez wyraźnej przyczyny.
- Wskazanie obrotomierza albo prędkościomierza skacze lub spada do zera.
Przyczyną bywa nie sam element, tylko wszystko, co go otacza: słaba masa, przerwany przewód, korozja we wtyczce, zbyt duży odstęp od koła impulsowego, opiłki metalu przy końcówce albo uszkodzone zasilanie referencyjne. Kody typu P0335 czy P0340 często pomagają zawęzić obszar poszukiwań, ale nie mówią jeszcze, co dokładnie padło.
Jeżeli objaw pojawia się tylko po rozgrzaniu, podejrzewam termikę lub wiązkę bardziej niż sam magnetyczny element. To właśnie wtedy najbardziej opłaca się przejść do pomiarów.
Jak sprawdzam go w warsztatowych warunkach
Ja zaczynam od trzech rzeczy: zasilania, masy i sygnału. To brzmi banalnie, ale oszczędza najwięcej czasu, bo większość fałszywych awarii nie siedzi w samym sensorze, tylko w instalacji albo w złym ustawieniu względem koła impulsowego.

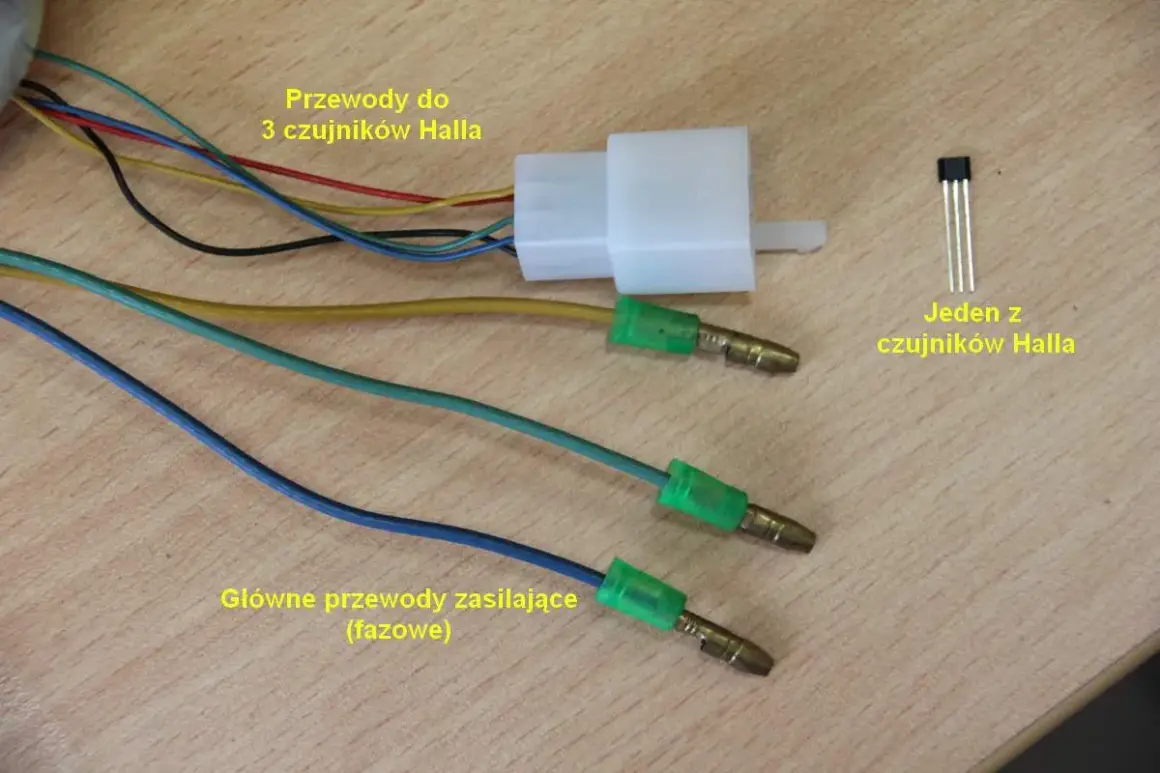

- Sprawdź zasilanie i masę. Na 3-pinowym sensorze zwykle masz zasilanie 5 V albo 12 V, masę i przewód sygnałowy. Jeżeli brakuje jednego z tych punktów, dalszy test nie ma sensu.
- Oceń przewody i wtyczkę. Szukaj przetarć przy silniku, zielonego nalotu, wilgoci i luźnych pinów. W praktyce to jeden z najczęstszych problemów po latach pracy.
- Zmierz sygnał. Multimetr pozwala potwierdzić obecność napięcia, ale nie zawsze pokaże impulsowy charakter pracy. Do sensownej oceny przebiegu najlepiej użyć oscyloskopu.
- Sprawdź mechanikę. Odstęp od koła impulsowego, magnes, opiłki metalu i uszkodzone zęby potrafią wywołać dokładnie takie same objawy jak awaria elektroniki.
- Porównaj zachowanie z obrotami silnika. Jeśli sygnał znika dopiero przy wyższej prędkości albo po poruszeniu wiązką, masz już bardzo mocny trop.
W przypadku oscyloskopu szukam zwykle czystego przebiegu prostokątnego albo wyraźnych zmian poziomu, bez losowych przerw i śmieci w sygnale. Jeżeli widzę „poszarpany” obraz, nie zakładam od razu winy samego sensora. Najpierw sprawdzam zasilanie odniesienia i stan wiązki, bo to tam najczęściej psuje się cała historia. Jednego błędu unikam zawsze: nie sprawdzam linii sygnałowej ciężką próbówką, bo można ją obciążyć i dostać fałszywy wynik.
Czujnik Halla i czujnik indukcyjny to nie to samo
W diagnostyce samochodowej najczęściej porównuję te dwa rozwiązania, bo właśnie między nimi toczy się większość pomyłek. Z zewnątrz oba potrafią wyglądać podobnie, ale zachowują się inaczej i wymagają innego podejścia przy pomiarze.
| Cecha | Sensor Halla | Czujnik indukcyjny |
|---|---|---|
| Zasilanie | Wymaga zasilania z instalacji | Zwykle pracuje samodzielnie |
| Praca przy niskich obrotach | Działa już przy bardzo wolnym ruchu | Sygnał słabnie przy małej prędkości |
| Rodzaj sygnału | Najczęściej cyfrowy, łatwy dla ECU | Analogowy, zależny od prędkości |
| Diagnostyka | Trzeba sprawdzić zasilanie, masę i logikę impulsów | Patrzysz na amplitudę i kształt sinusoidy |
| Zastosowanie | Wał, wałek, ABS, pozycje elementów | Starsze układy obrotowe i proste pomiary |
W nowych autach część magnetycznych aplikacji przejęły też czujniki GMR lub TMR, ale dla kierowcy różnica w objawach bywa niewielka. Najważniejsze jest to, że sterownik nadal chce widzieć pewny i przewidywalny sygnał.
Jeżeli zastanawiasz się, co wybrać przy naprawie, odpowiedź jest prosta: to nie kwestia „lepszego” sensora w ogóle, tylko lepszego dopasowania do konkretnego miejsca w aucie.
Na co zwrócić uwagę przy wymianie
Jeżeli już wymieniam taki element, zwracam uwagę nie tylko na markę, ale przede wszystkim na zgodność elektryczną i mechaniczną. Jeden zły pin, zły kierunek montażu albo inny odstęp od koła impulsowego i problem wraca szybciej, niż zdążysz złożyć osłony.
- liczba pinów i układ zasilania,
- napięcie pracy, zwykle 5 V albo 12 V,
- typ wyjścia, na przykład open collector albo push-pull,
- głębokość osadzenia i wymagany odstęp od znacznika,
- szczelność wtyczki i odporność na temperaturę w komorze silnika.
W praktyce cennik w Polsce bywa szeroki: prosty sensor aftermarket kupisz często za około 80-250 zł, markowy lub OEM potrafi kosztować 200-600 zł, diagnostyka warsztatowa zwykle mieści się w przedziale 100-200 zł, a robocizna przy prostej wymianie to najczęściej kolejne 100-300 zł. Jeśli element jest zintegrowany z większym modułem, koszt rośnie wyraźnie i wtedy oszczędzanie na samym podzespole bywa pozorne.
Ja w takich sytuacjach wolę zapłacić więcej za poprawną specyfikację niż dwa razy za tę samą naprawę. To jeden z tych przypadków, gdzie tania część potrafi wyjść drożej, bo zmusza do powtórnej diagnostyki.
Zanim wymienisz czujnik halla, sprawdź jeszcze wiązkę i koło impulsowe
Zanim wymienisz czujnik halla, sprawdź jeszcze trzy rzeczy, które bardzo często udają jego awarię. Po pierwsze wiązkę i wtyczkę przy silniku albo przy kole, bo drgania i temperatura lubią przerywać przewody właśnie tam. Po drugie koło impulsowe, magnes lub pierścień zębaty, bo nawet niewielkie zabrudzenie potrafi wyciąć impuls. Po trzecie zasilanie odniesienia ze sterownika, bo bez niego sensor może wyglądać na martwy, choć sam element jest sprawny.
- Jeśli poruszenie wiązką zmienia objaw, szukasz przerwy lub słabego styku.
- Jeśli po czyszczeniu pierścienia sygnał wraca, winna była mechanika, nie elektronika.
- Jeśli zasilanie znika pod obciążeniem, problem siedzi wyżej, zwykle w instalacji lub ECU.
Właśnie dlatego przy takich usterkach nie lubię zgadywania. Najpierw sygnał, potem instalacja, dopiero na końcu sam element. Taka kolejność najczęściej prowadzi do szybszej i tańszej naprawy, a w elektryce samochodowej to zwykle najlepszy wynik, jaki da się osiągnąć.
